Заказ на главный распределительный щит ГРЩ на 800А, на базе автоматов ИЕК серии ВА88-40.
Счетчик Меркурий 234 ARTM-03.
Отходящие автоматы серии ВА88-32 на токи от 63 до 25А.
Корпуса ЩО70, ошиновка медь.

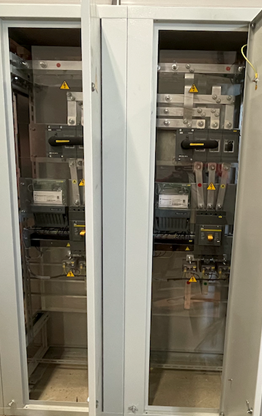

Фотография готового ГРЩ.
Спецификация ГРЩ:
Арт. |
Наименование |
Кол-во |
Произв. |
SVA50-3-0800 |
Авт. выкл. ВА88-40 3Р 800А 35кА IEK |
1 |
IEK |
SVA30-3-0200 |
Авт. выкл. ВА88-35 3Р 200А 35кА IEK |
2 |
IEK |
Меркурий 234 ARTM-03 (D) PBR.L2 |
Счетчик электроэнергии Меркурий 234 ARTM-03 (D) PBR.L2 |
3 |
- |
ITT20-3-05-0200 |
Трансформатор тока ТТИ-30 200/5А 5ВА 0,5S IEK |
6 |
IEK |
ITT40-3-10-0800 |
Трансформатор тока ТТИ-60 800/5А 10ВА 0,5S IEK |
3 |
IEK |
245519 |
Коробка испытательная переходная КИП-С 245519 КЭАЗ |
3 |
КЭАЗ Optima |
SVA10-3-0040 |
Авт. выкл. ВА88-32 3Р 40А 25кА IEK |
3 |
IEK |
SVA10-3-0063 |
Авт. выкл. ВА88-32 3Р 63А 25кА IEK |
2 |
IEK |
SVA10-3-0032 |
Авт. выкл. ВА88-32 3Р 32А 25кА IEK |
3 |
IEK |
SVA10-3-0050 |
Авт. выкл. ВА88-32 3Р 50А 25кА IEK |
1 |
IEK |
SVA10-3-0025 |
Авт. выкл. ВА88-32 3Р 25А 25кА IEK |
2 |
IEK |
ЩО-70.2 200.60.60 |
Корпус ЩО-70 2000х600х600. С отсеком под счётчик(Отсек 450мм) |
2 |
ЩО70,ВРУ |
ЩО-70,ВРУ М.П. 600х220 |
Монтажная панель для ЩО-70 цинк 2мм |
16 |
ЩО70,ВРУ |
ЩО-70 К. 60.60 |
Панель торцевая 2000х600 |
2 |
ЩО70,ВРУ |
ЩО-70 К. 60.60 |
Крыша 600х600 |
2 |
ЩО70,ВРУ |
ЩО-70 Ц.60.60.10 |
Цоколь для ЩО-70 600х600х100 |
2 |
ЩО70,ВРУ |
ЩО-70 П.З. 200.60 |
Панель задняя 2000х600 |
2 |
ЩО70,ВРУ |
