Проекты
В данный раздел мы выкладываем некоторые из наших последних проектов

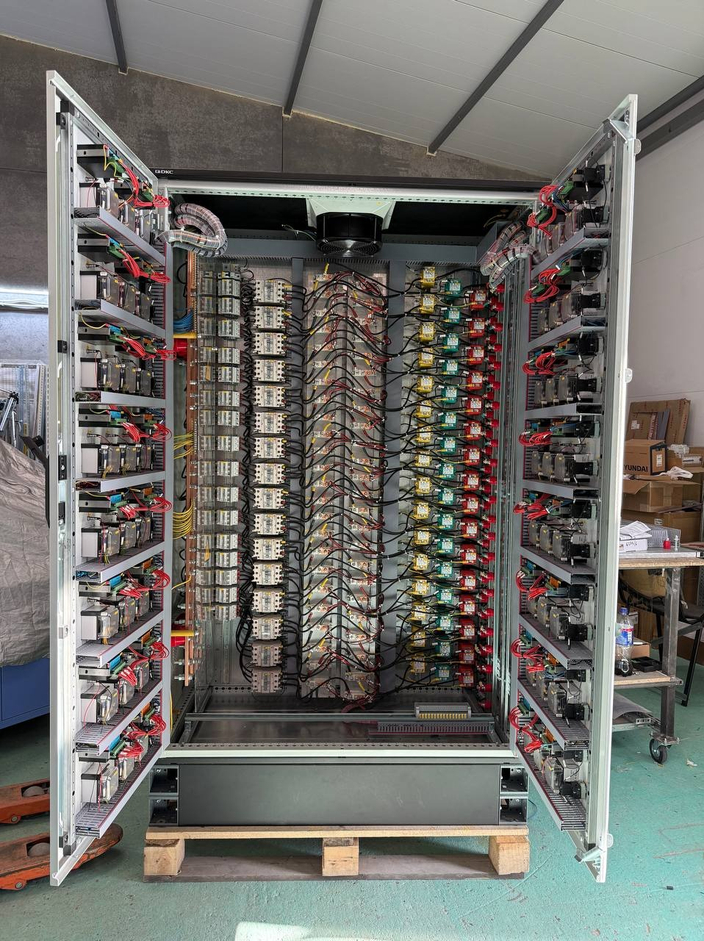

Корпус и автоматические выключатели DKC.
Амперметры и вольтметры ЭЛЕКТРОПРИБОР.
Номинальный ток - 1600А, ошиновка - медь.
Закупка и изготовление 6 недель.
Дата изготовления - сентябрь 2024 г.

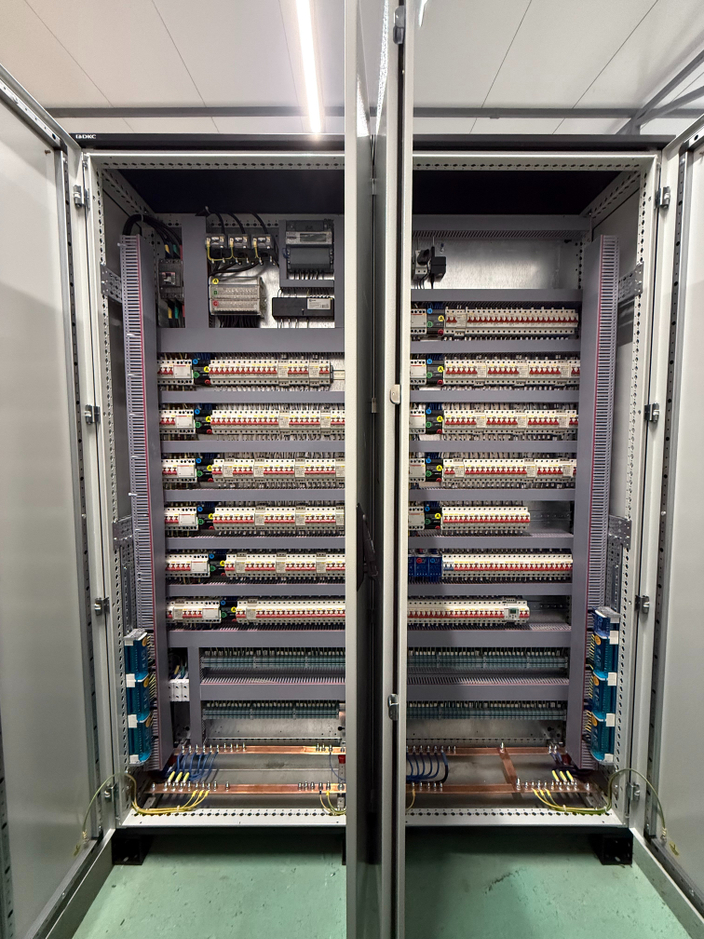

Автоматические выключатели OptiMat A-3200.
Корпус RITTAL.
Номинальный ток - 3200А, ошиновка - медь.
Закупка и изготовление 10 недель.
Дата изготовления - август 2024 г.

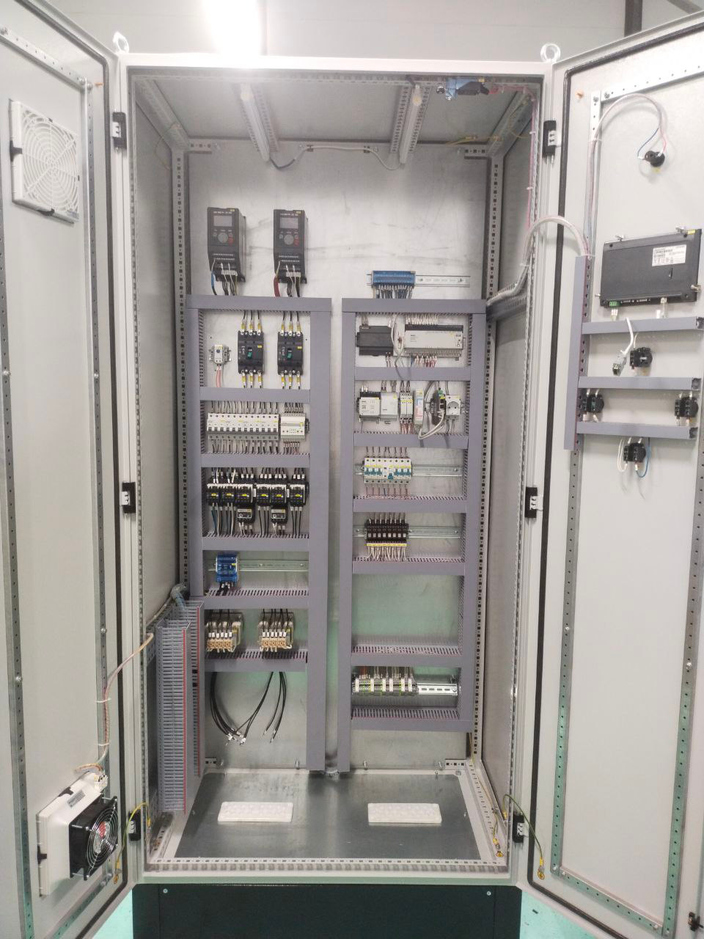

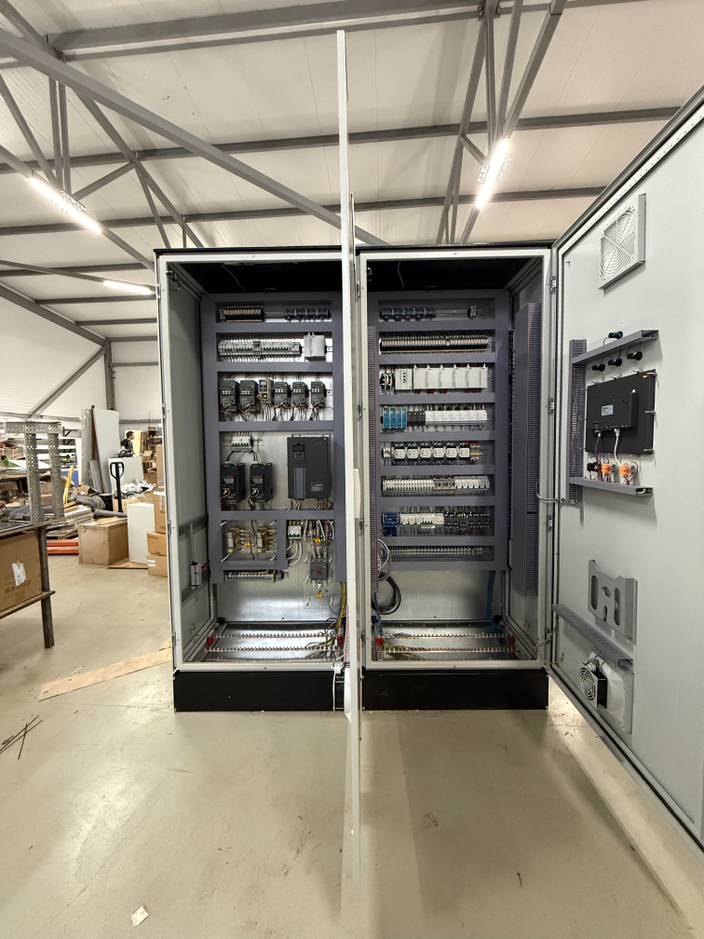

Основное оборудование HYUNDAI. ПЛК фирмы ОВЕН.
Преобразователи частоты ESQ.
Закупка и изготовление 4 недели.
Дата изготовления - сентябрь 2024 г.
ГРЩ на 400А с оборудованием ИЕК.
Корпуса ЩО70, ошиновка алюминий.
Закупка и изготовление 3 недели.
Дата изготовления - август 2024 г.

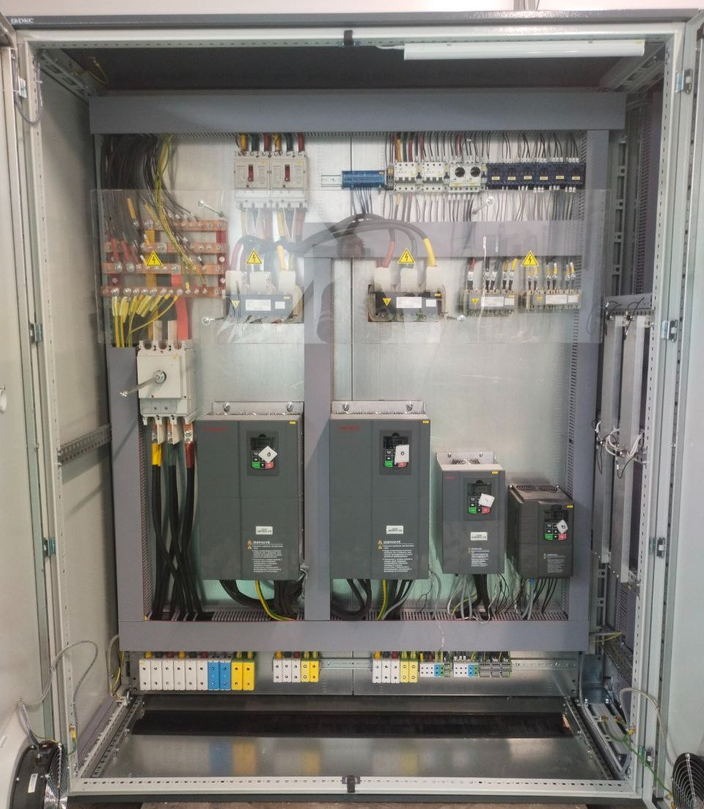

ШУ c ПЛК и ПЧ Siemens.
Корпус Zetra Box, автоматические выключатели DEKraft.
Закупка и изготовление 8 недель.
Дата изготовления - сентябрь 2024 г.

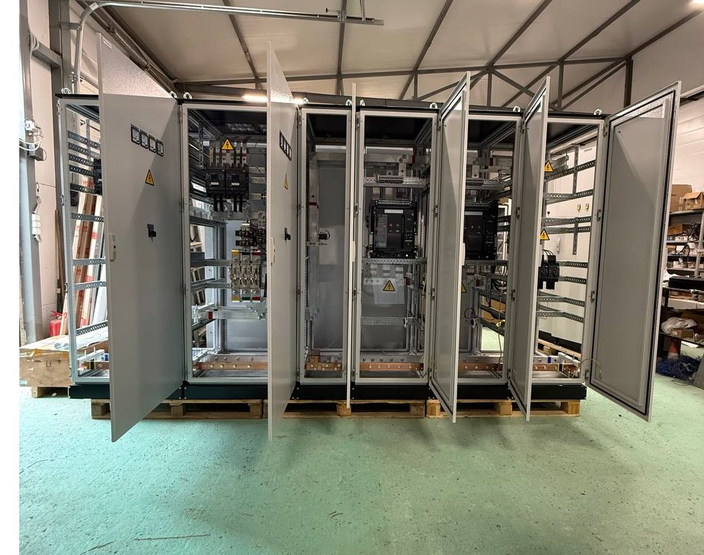

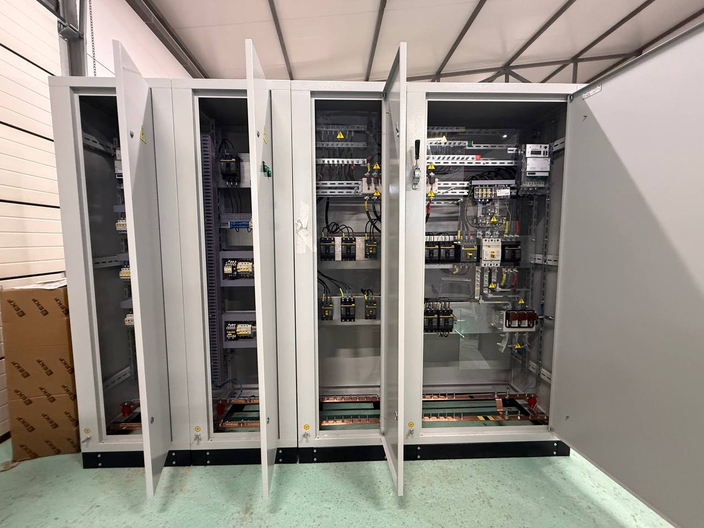

КТПН с масляным ТМГ и РУНН на 4000А.
Корпуса Zetra Box и автоматические выключатели HYUNDAI HGN40B.
Закупка и изготовление 6 недель.
Дата изготовления - август 2024 г.
ШУ ПВНС на ПЛК Siemens и ПЧ Inovance.
Корпуса и автоматические выключатели DKC.
Закупка и изготовление 3 недели.
Дата изготовления - август 2024 г.
ВРУ на автоматических выключателях DEKraft.
Корпус простой ЩО70.
Закупка и изготовление 1 неделя.
Дата изготовления - август 2024 г.
Щит управления на ПЛК и ПЧ Siemens.
Производитель корпуса DKC.
Разработка проекта 3 месяца.
Дата изготовления - август 2024 г.
Щит управления на ПЛК Segnetics.
Основные комплектующие ДКС, ЕКФ.
Дата изготовления - июнь 2024 г.
Щит управления на ПЛК Reallab.
Преобразователь частоты Сириус.
Основные комплектующие ДКС, FINDER.
Дата изготовления - июнь 2024 г.

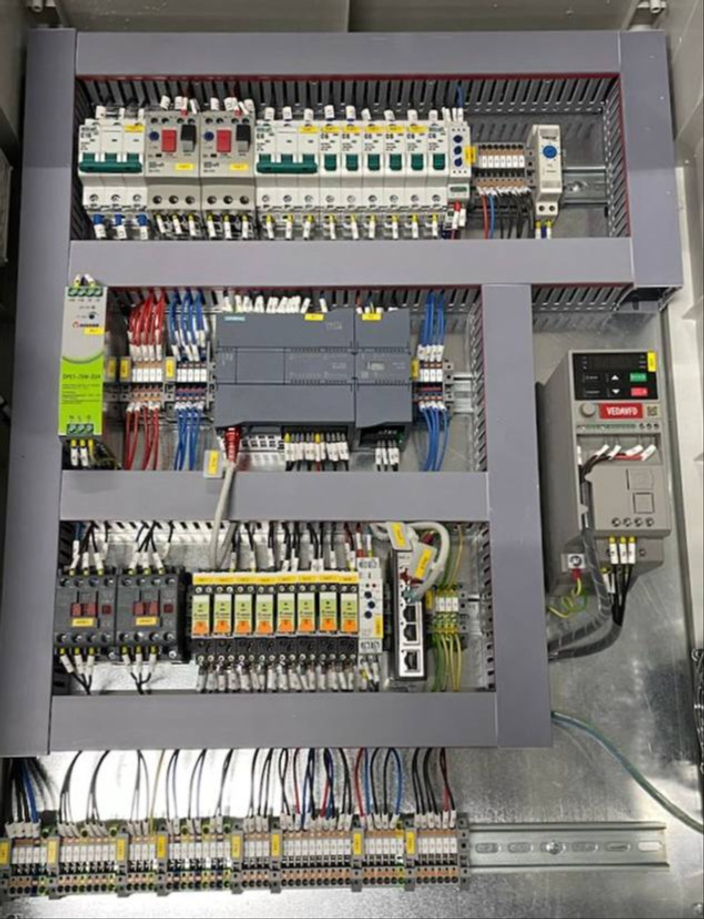

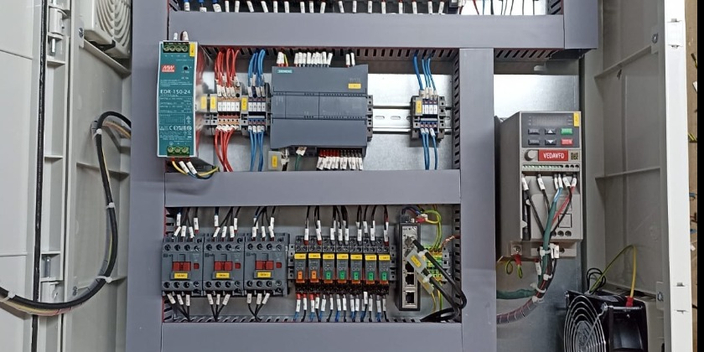

Щит управления на ПЛК Siemens S7-1200.
Преобразователь частоты VEDA.
Основные комплектующие DEKraft.
Дата изготовления - май 2024 г.
Щит управления на ПЛК Siemens S7-1200.
Срок сборки с закупкой 2 недели.
Дата изготовления - май 2024 г.
ВРУ на базе IEK ВР32 на 250А.
Счетчики НЕВА СЕ303.
В АВР учавствует 3 вввода с переключением.
Дата изготовления - май 2024 г.
Главный распределительный щит на базе DEKraft.
Предназначен для распределения и учета электроэнергии.
В составе блочный АВР с управлением.
Ошиновка медь.
Дата изготовления - апрель 2024 г.
Шкаф управления на базе Siemens.
ШУ предназначен для управления в горном промышленности, цех сушки.
Основное оборудование КЭАЗ.
Дата изготовления - февраль 2024 г.

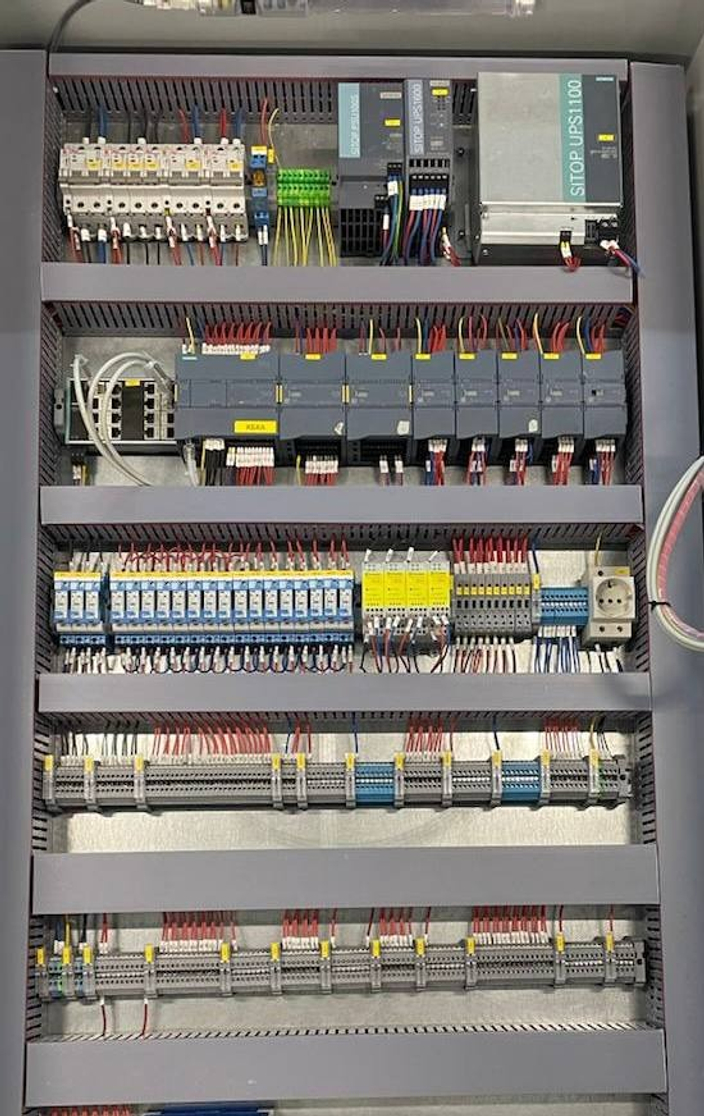

Шкаф управления на базе ПЛК Siemens S7-1200.
Сенсорная панель WeinTek MT8072iP.
Основное оборудование DEKraft.
Дата изготовления - январь 2024 г.
Шкаф управления на базе ПЛК и частотных преобразователей.
Управление выполнено на базе ОВЕН ПЛК110 и сенсорной панелью СП310-Р.
Частотные преобразователи ESQ-760.
Основное оборудование Hyundai.
Дата изготовления - декабрь 2023 г.

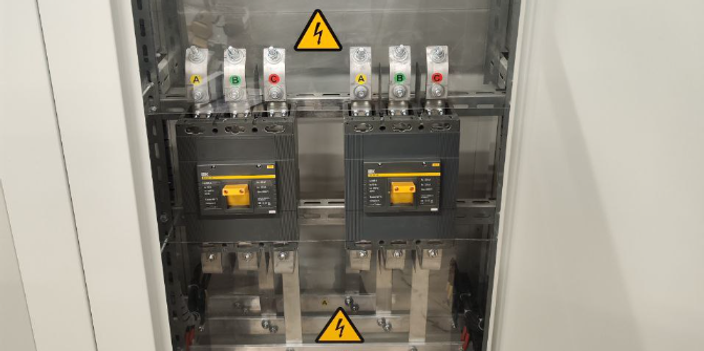

ГРЩ на автоматах ИЕК ВА88-40 с расцепителем МР 211.
Отходящие автоматы ИЕК ВА47-100
Ошиновка - алюминий.
Дата изготовления - декабрь 2023 г.

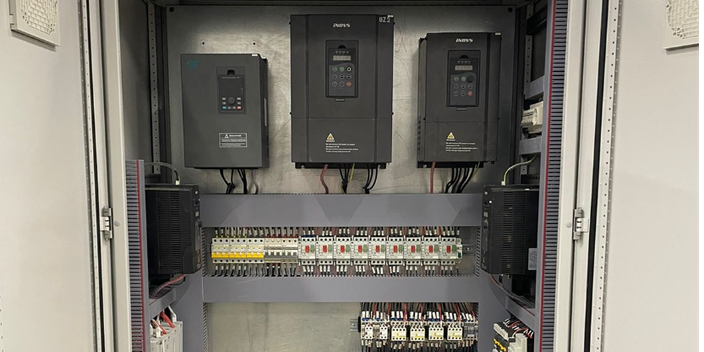

Шкаф управления на базе ПЛК ОВЕН ПЛК200.
Частотные преобразователи ESQ 760 и iNDVS.
Корпус электрощита Zetra Box.
Шкаф управления для автоматизации обогащения угля.
Дата изготовления - ноябрь 2023 г.

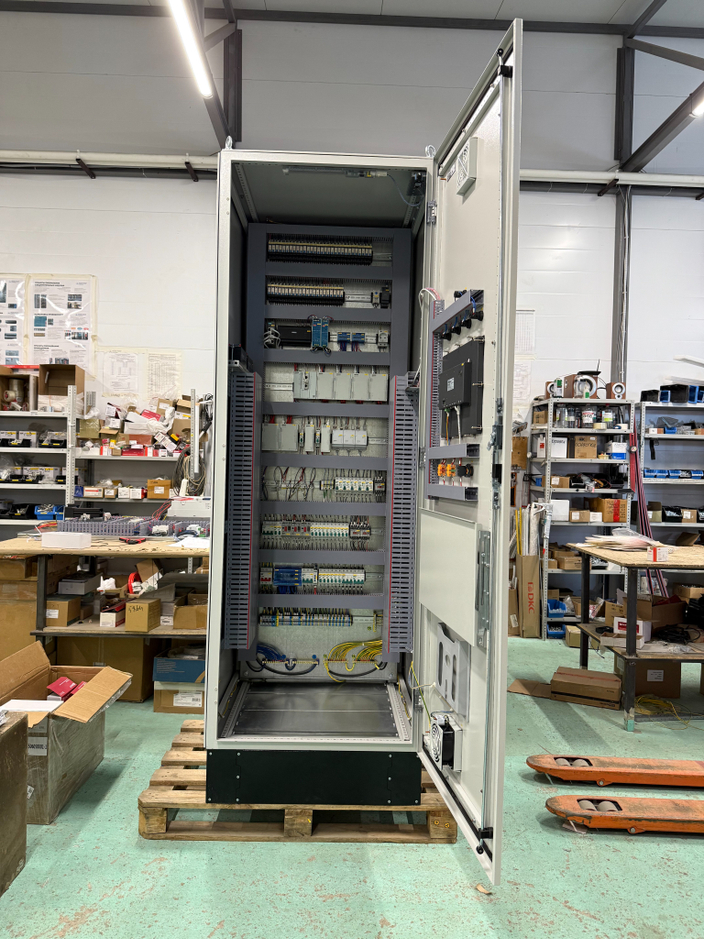

Шкаф управления очистными сооружениями на базе ПЛК ОВЕН.
Основные комплектующие DEKraft, корпус Zetra Box IP56.
Разработан автоматизированный комплекс для минимизации человеческого присутствия на станции очистки.
Дата изготовления - сентябрь 2023 г.

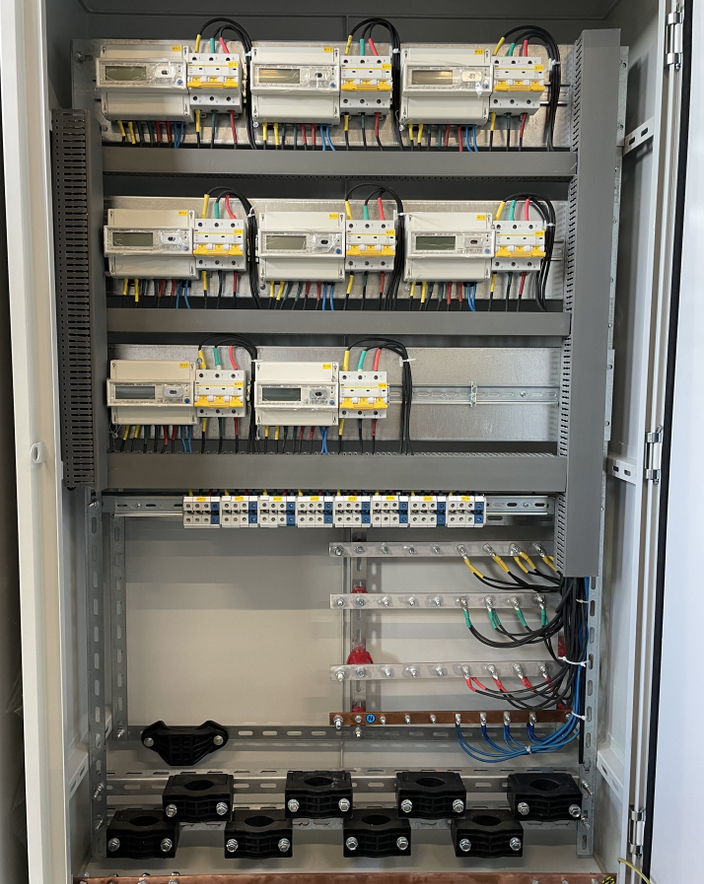

Щит учета в корпусах КЛ, для учета электроэнергии коттеджного поселка в Санкт-Петербурге.
Установлены счетчики НЕВА МТ 324
Дата изготовления - сентябрь 2023 г.
Шкаф управления на базе ПЛК ОВЕН ПЛК110. Шкаф управляет конвеерной линией.
Сенсорная панель выбрана тоже фирмы ОВЕН - СП307-Р.
Основное оборудование Hyundai и преобразователи частоты ESQ-500.
Так же дял сервисного обслуживания была предусмотрена стойка для установки рабочей станиции (ноутбука).
Дата изготовления - июль 2023 г.

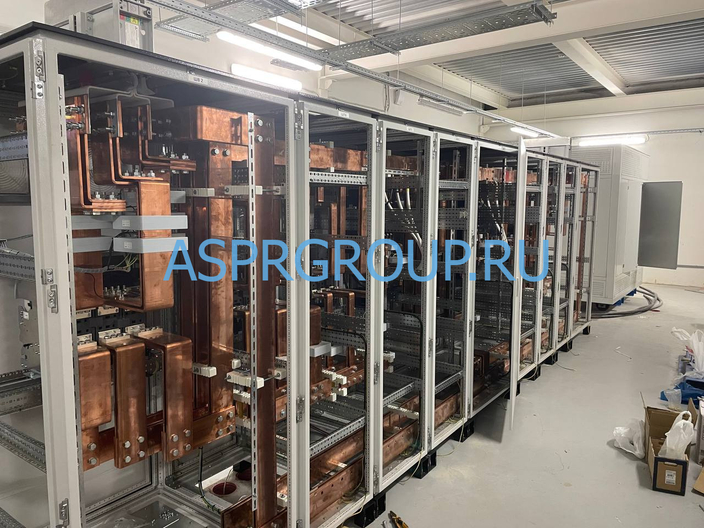

Распределительное устройство низкого напряжения на 4000А.
На базе выкатных воздушных автоматов Hyundai.
Отходящие автоматы выполнены на воздшуных и втычных автоматах.
Шинный мост между электрощитом и трансформатором выполнен из алюминия.
Ошиновка РУНН - медь.
Номинальный ток электрощита - 4000 А.
Дата изготовления - май 2023 г.
Шкаф управления на базе ПЛК ОВЕН ПЛК210.
Все управление оборудованием выполнено прямым пуском (и клапаны и насосы).
Для экономия места внутри электрощита были выполнены клеммные ряды на боковине (но предварительно увеличили глубину корпуса электрощита).
Дата изготовления - август 2023 г.
Вводно-распределительное устройство на 800А для обновления оборудования в трансформаторной подстанции в Ленинградской области.
Оборудование было заложено проектом IEK. Рубильники КЭАЗ.
Ошиновка ВРУ - алюминий.
Номинальный ток - 800А.
Дата изготовления - апрель 2023 г.

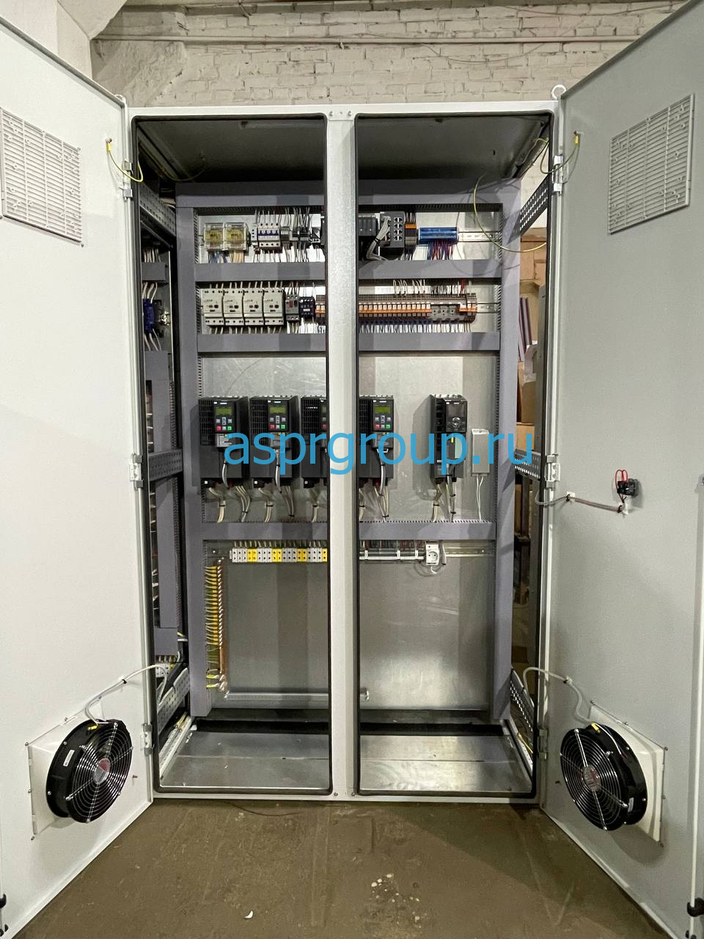

Шкаф управления вентиляторной установкой производственного цеха на базе ПЛК Siemens S7-1500, преобразователях частоты ESQ-760 и распределительном оборудовании КЕАЗ.
Для расширения ПЛК было использовано УСПД фирмы Siemens ET200M.
Номинальный ток шкафа управления 400А.
Дата изготовления - март 2023 г.
Распределительный электрощит в контейнер. На вводе стоят автоматы Хундай на 800А. Система АВР 2в1 с моторными приводами.
Корпуса взяты производства в Санкт-Петербурге МОРСВЯЗЬАВТОМАТИКА.
Проектирование и разработка электрического проекта выполнена специалистами АСПР ГРУПП.
Отходящие линии брали пару автоматический выключатель и контактор на 63А.
Номинальный ток ЩР - 800А.
Ошиновка медная.
Дата изготовления - апрель 2022 г.
Шкаф управления очистными сооружениями на базе ПЛК Siemens S7-1200 и станциями расширения ET200. Реализовано полностью автоматическое управление станцией с передачей данных по GSM. Для отображения состояния оборудования применили сенсорную панель Weintek 12".
Номинальный ток 160 А.
Разработка схем была произведена нашими специалистами по ТЗ.
Дата изготовления - июнь 2021 г.
Главный распределительный щит для скалада бакалейных товаров в Санкт-Петербурге. Вводная группа реализована на автоматах серии Tmax и системой АВР на контакторах. Ошиновка электрощита медная. Все распределительное оборудование внутри электрощита производства ABB.
Номинальный ток ГРЩ - 320А.
Дата изготовления - январь 2022 г.
РУНН является основным распределительным устройством производства "Северная звезда". Все электрооборудование Schneider Electric (серии Masterpact и NSX100), корпуса DKC. Перед сборкой с Заказчиком была разработана и согласована 3Д модель шкафа. Система АВР собрана на базе реле Zelio Logic.
Номинальный ток РУНН 2000 А.
Дата изготовления - сентябрь 2020 г.
ШУПНС является шкафом управления пожарной насосной станцией. Для обеспечения регулирования подачей воды (по требованию Заказчика) были установленые частотные преобразовователи Schneider Electric.
Управление на базе ПЛК Segnetics.
2 ввода с АВР на автоматах и контакторах производства IEK.
Для соблюдения сроков поставки заказа шкаф собирался из оборудования в наличии у поставщиков.
Номинальный ток ШУПНС 250А.
Дата изготовления - март 2022 г.
Главный распределительный щит для склада на предприятия по производству радиоэлектронных компонентов в г. Санкт-Петербург.
Корпуса ЩО70, основное оборудование ABB.
Номинальный ток ГРЩ 800А.
Ошиновка - медная шина 100х5.
АВР на базе программируемого реле Zelio.
Срок сборки данного электрощита вместе с комплектацией 10 рабочих дней.
Дата изготовления - сентябрь 2021 г.
ГРЩ для больницы в д. Кудрово (Ленинградская область).
Отходящие автоматические выключатели - модульные ABB серии S200.
Собрано на базе оборудования ABB.
Номинальный ток ГРЩ 630А.
Ошиновка - медная шина 40х5.
В составе сборки были ГРЩ, ППУ и многие другие небольшие распределительные электрощиты.
Дата изготовления - ноябрь 2021 г.
Шкаф управления на базе ПЛК Segnetics TRIM5 и модулей FMR . Такой ПЛК выбран для экономии т.к. TRIM5 объединяет в себе и сенсорную панель и контроллер (помимо того, что он рос. пр-ва).
Остальное оборудование ABB, а частотные преобразователи серии ATV310 Schneider Electric.
Разработка схем и программного обеспечения выполнена нашими специалистами.
Дата изготовления - март 2021 г.

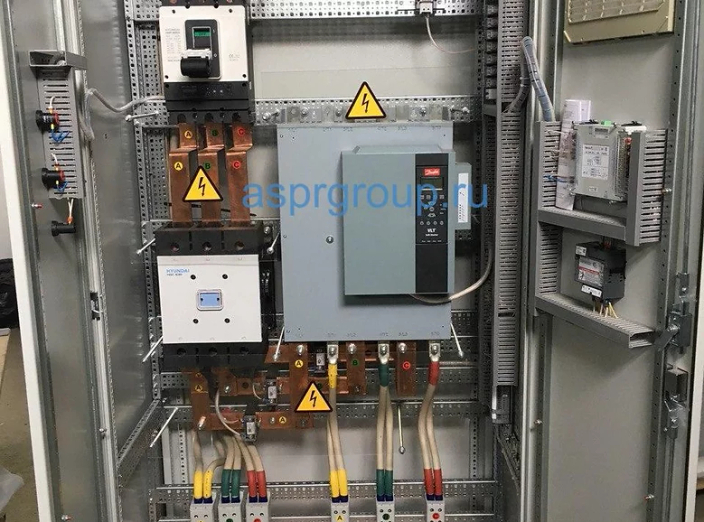

Шкаф управления вибрационного питателя для Север Минералс. На базе частотного преобразователя ПЧ Danfoss VLT AutomationDrive FC302. Все комплектующие, включая силовую часть, использованы производителя Schneider Electric. Управления ПЧ реализовано от внешней системы АСУТП Заказчика. На дверь шкафа вынесен измеритель ОВЕН, для постоянного контроля за током электродвигателя.
Дата изготовления - июль 2020 г.
Шкаф управления охлаждением воды для атомного реактора. Оборудование спроектировано со всеми требования атомной промышленности и соответствующей приемкой.
В качестве системы управления был выбран промышленный контроллер фирмы "Segnetics" TRIM5 с большим количество модулей расширения.
Управление двигателями реализовано с помощью преобразователей частоты и байпасом на каждый двигатель. Ввод на мотор-автоматах производства Hyundai.
Дата изготовления - октябрь 2019 г.
В августе 2020 г. было собрано распределительное устройство РУНН на 2000 А. Производителем автоматических выключателей был выбран КОНТРАКТОР (Протон ВА 50-45 Про с блоком МРТ GF). Стоит отметить отличное качество сборки автомата ПРОТОН, АВР собран на моторный приводах. Ошиновка выполнена на алюминии 120х10. Корпуса взяты ШНС IP54 у производителя НПК МОРСВЯЗЬАВТОМАТИКА.
Дата изготовления - август 2020 г.
Оборудование предназначено для установки в трансформаторной подстанции в производственном комплексе в г. Санкт-Петербург.
Выбраны воздушные автоматические выключатели серии Протон (пр-во "Контактор"), тройная алюминиевая шина 100х10. Так как у Заказчика были обязательные ограничения по габаритам РУНН - конструктив шкафа получился достаточно наполненным и сборка стала трудоемкой.
Дата изготовления - ноябрь 2019 г.
В начале 2020 г. корейская компания DRB RUS обратилась к нам для поставки распределительного устройства для их строящегося завода в г. Санкт-Петербург. Изначально ГРЩ был на ABB, но из-за закрытых границ и сжатых сроков были выбраны комплектующие производства Hyundai.
По исполнению ГРЩ представляет собой 5 панелей, с 4мя рубильниками реверсивного и обычного исполнения. Ошиновка медная.
Дата изготовления - апрель 2020 г.

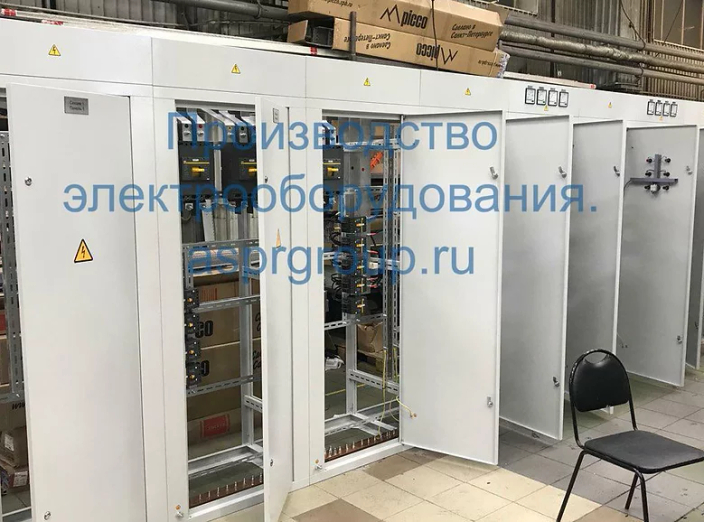

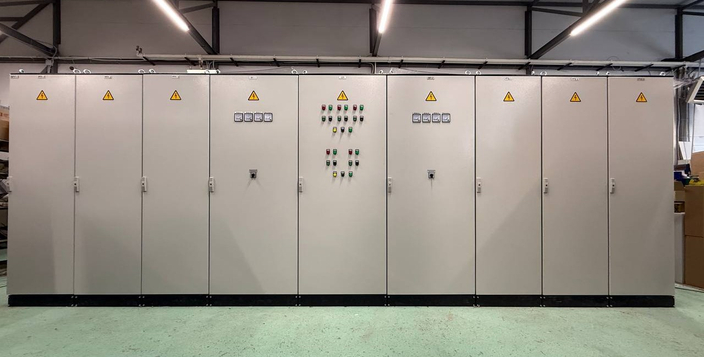

В рамках переоборудования парка в г. Санкт-Петербург был сконструирован и собран распределительный шкаф из 11 панелей.
Исходя из бюджета оборудование собрано из комплектующих IEK, двойной алюминиевой шины, корпусов производства БЭТ.
Шкаф был спроектирован таким образом, что бы для перевозки его можно было разобрать на 5 частей по 2-3 панели. На объекте его собрали, объединив магистральную шину между корпусами.
Дата изготовления - январь 2020 г.
