Вводное распределительное устройство для небольшой поликлиники в д. Кудрово (Ленинградская область). Сложность изготовления электрощита заключалась, к слову как обычно, в стесненности электрощитового помещения. Проектировщик, не выполнив изначальную компоновку электрощита отрисовал помещение.
Ниже представлена компоновка одного из распределительных электрощитов.
Автоматические выключатели в главном распределительном щите модульные серии S200. Ошиновка выполнена медной шиной 40х5. Корпуса типа ЩО-70 IP31.

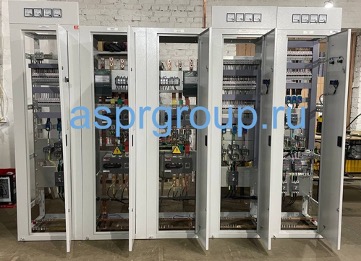

Электрощит после сборки выглядит следующим образом.

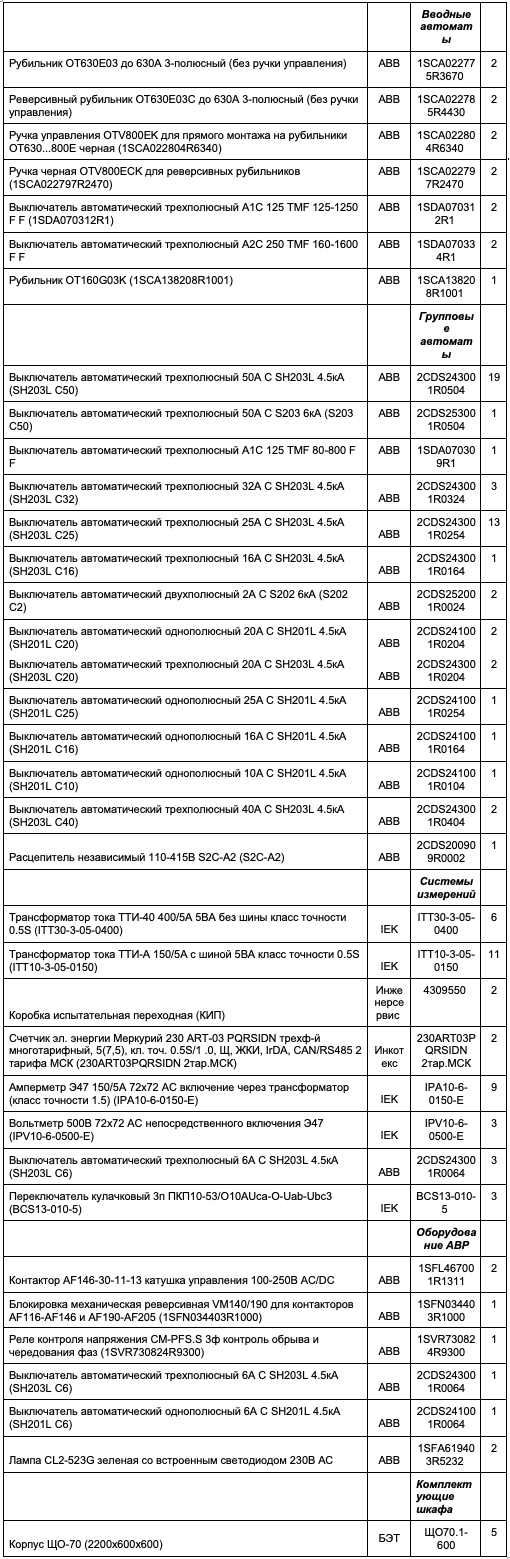

Электрощит получился по спецификации ниже.
