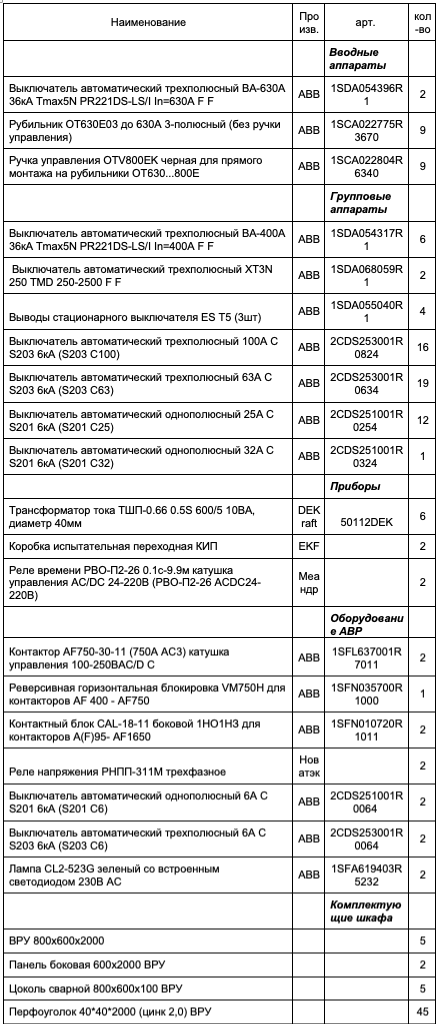

Шкаф автоматического ввода резерва для подстанции в Мурманской области. Электрощит состоит из 5ти секций ВхШхГ 2000х800х600. Все основное оборудование производства ABB. На вводе стоят рубильники OT630E03 и силовые автоматические выключатели Tmax5N на 630А. Ошиновка электрощит выполнена медной шиной.
Сам блок автоматического ввода резерва АВР выполнен на контакторах AF750-30-11 на 750А. Электрощиты ШАВР собирают или на контакторах, если номинальный ток невелик или на моторных приводах, устанавливаемых на автоматическом выключателе. Сам электрощит изначально был разделен на несколько секций из-за стесненности помещения.

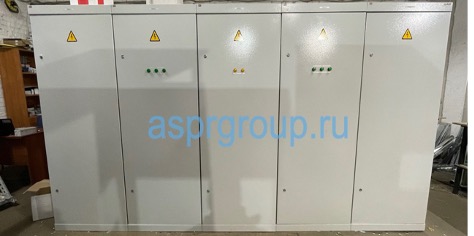

Фотография готового электрощита ниже.
