Шкаф управления модульными очистными сооружениями

ШУОС, ШУНС, ШУН



Сегодня поднимем тему расчета систем управления АСУ очистными сооружения. Вообще, шкафы управления объектами структуры ЖКХ (водонапорные насосные станции, канализационные насосные станции, самые различные очистные сооружения и т.д.) часто требуются и всегда в короткие сроки из-за количества новых и модернизируемых объектов.

В зависимости от Заказчика (все равно ему какие комплектующие будут или нет) и в принципе технических требований, все равно каждый раз нужно решать первоначально 2 задачи. Первая задача - это расчет нагрузок, вторая - расчет сигналов для подбора ПЛК. Мы используем ПЛК фирмы Segnetics (если бюджет ограничен) или ПЛК Siemens S7-1200 (в случае сложности системы и в принципе наличия такого желания у Заказчика).

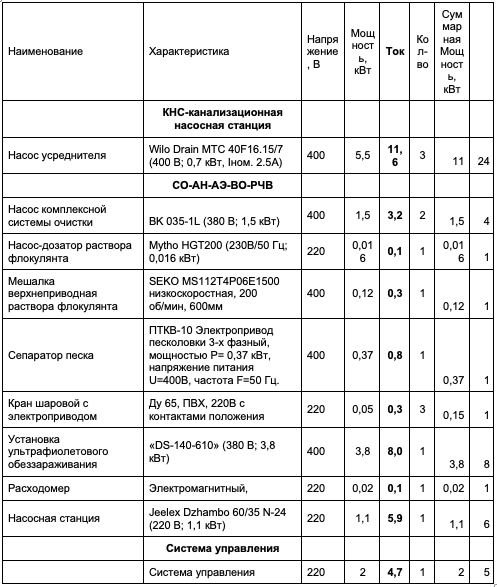

Ниже приведен пример расчета нагрузок для небольших модульных очистных сооружений:

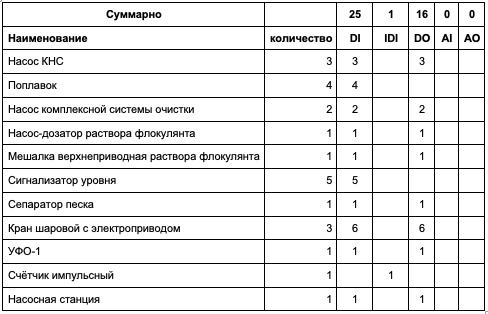

После расчет нагрузок и подбора основных силовых аппаратов необходимо посчитать количество сигналов для ПЛК с запасом. Пример ниже.

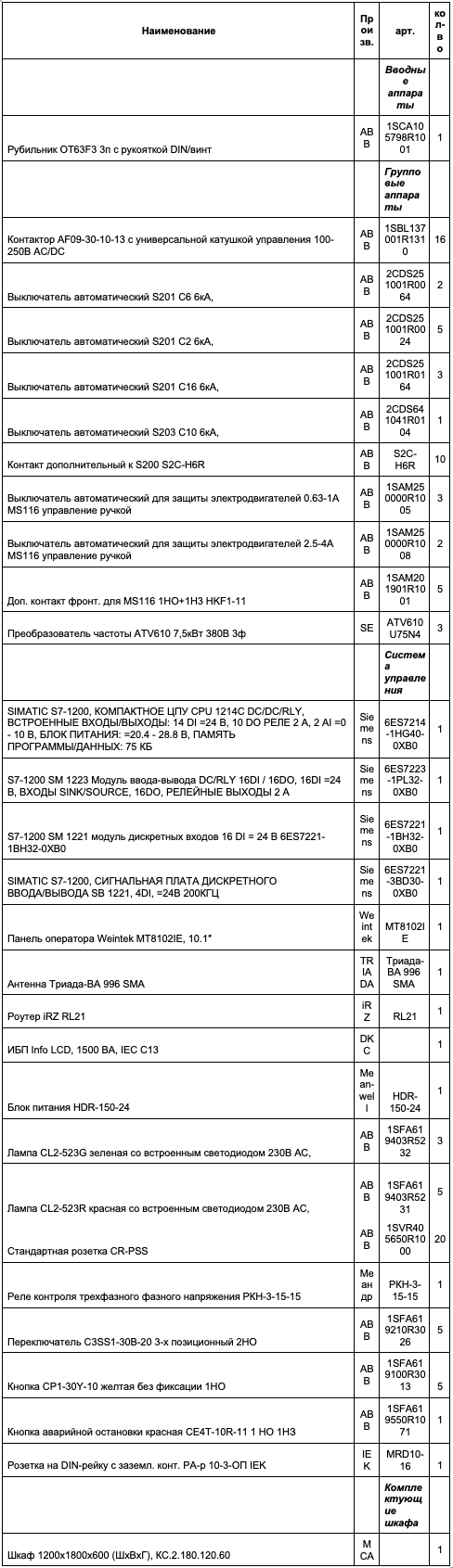

Спецификация шкафа управления очистными сооружения АСПР ГРУПП по расчет выше получился таким:







Разработка программного обеспечения может вестись после согласования схем управления и конструкторской документации с Заказчиком. Так же, технолог Заказчика должен расписать алгоритм управления т.к. только держатель технологии знает в каком режиме очистные сооружения будут приносить максимум пользы.

Хочется отметить, что за последние годы рынок сильно наполнился Российскими аналогами промышленной автоматизации и силового электрооборудования, что дает возможность сохранить бюджет для Заказчика.

Предлагаем посмотреть другие наши проекты

Если у Вас есть свое техническое задание на производство электрощита – присылайте нам на почту info@asprgroup.ru или звоните +7 (812) 920-81-62.
