Шкаф управления на ПЧ и ПЛК Siemens

Шкаф управления был заказан принципиально на комплектующих Siemens, где срок поставки составлял 3 месяца. Заказчика это устроило.
Корпуса Zetra Box с исполнением IP56 отлично подошли в данный проект, а размер корпуса 2000х600х600 был оговорен изначально.
Единственное на чем остановились не из импортного оборудования – это панель Weintek.

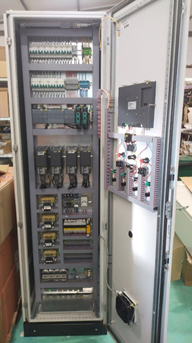

Ниже фотография электрощита ШУ:

Спецификация электрощита:

Арт.

Наименование

Кол-во

Произв.

Вводные аппараты







6EP1332-1SH71

Блок питания PM1207 Simatic S7-1200, Uвх=AC115/230V, Uвых=DC24V, Iвых=2,5A

1

Siemens

6ES7214-1AG40-0XB0

Программируемый контроллер Simatic S7-1200, CPU 1214C, DC/DC/DC, питание DC24V, 14 дискретных входов DC24V

1

Siemens

6ES7223-1BL32-0XB0

Модуль ввода и вывода дискретных сигналов SM 1223 для Simatic S7-1200, 16 дискретных входов 16DI =24В

1

Siemens

6GK7542-5DX10-0XE0

Коммуникационный модуль CM 1542-5 6GK7542-5DX00-0XE0

1

Siemens

Преобразователь MGATE 4101-MB-PBS

ПРЕОБРАЗОВАТЕЛЬ MGATE 4101-MB-PBS

2

-

cMT2108X

Панель оператора Weintek cMT2108X2, 10,1

1

-

EDS-205

Компактный 5-портовый неуправляемый коммутатор 10/100 BaseT(X) Ethernet, в пластиковом корпусе,
-10...+60C

1

-

PNOZ X2P 24VACDC 2n/o

PNOZ X2P 24VACDC 2n/o Реле безопасности Pilz

1

-

TNO10M

Термостат NO (охлаждение) на DIN-рейку 10А 230В IP20 EKF PROxima

1

EKF

SZ 2500,100

SZ Светодиодный светильник 900 лм, 100-240В с розеткой

1

-

6SL3203-0CE13-2AA0

Сетевой дроссель выносной 3АС, 400V, 4А

4

Siemens

39.60.0.240.9024

Интерфейсный модуль твердотельного реле MasterPLUS (~/= 24-240В AC/DC) выходная цепь 1НО 6А, 24В DC - Push-in зажимы

25

FINDER

39,30,0,240,8240

Интерфейсный модуль (сборка 34.81.7.024.8240 + 93.63.0.240), твердотельное реле, серия MasterPLUS

1

FINDER

22105DEK

Контактор 12А 24В АС3 1НО+1НЗ КМ-103 DEKraft 22105DEK Dekraft

4

DEKraft

FAN52F

Вентилятор с фильтром 52 м³/ч 124x124 мм IP54 EKF PROxima

1

EKF

6GK1500-0FC10

Шинный соединитель 6GK1500-0FC10

5

Siemens

6SL3210-1KE12-3AP2

Преобразователь Siemens 6SL3210-1KE12-3AP2

4

Siemens

12242DEK

Выключатель автоматический 3Р 20А х-ка B ВА-103 6кА 12242DEK Dekraft

1

DEKraft

12237DEK

Авт. выкл. 3Р 6А х-ка B ВА-103 6кА нов.

4

DEKraft

12285DEK

Выключатель автоматический 2Р 6А х-ка C ВА-103 6кА 12285DEK Dekraft

2

DEKraft

12281DEK

Выключатель автоматический 2Р 2А х-ка C ВА-103 6кА 12281DEK Dekraft

4

DEKraft

MVR20-3-063

Выключатель-разъединитель модульный ВРМ-2 3P 63А IEK MVR20-3-063

1

IEK

MVR10D-P-210

Переходник 210мм для рукояток управления ВРМ 63-125A IEK MVR10D-P-21

1

IEK

MVR30D-R

Рукоятка управления выносная для ВРМ 63-125А (3 полож.) IEK MVR30D-R

1

IEK

psw-alc-3p

Переключатель АLСLR-22 3P черный NO+NC EKF EKF PROxima

1

EKF

xb2-ba21

Кнопка BA21 черная NO PROxima xb2-ba21 EKF

1

EKF

SZ 2500,460

Концевой выключатель двери для светильников на светодиода

1

-

P1EC400E40-K

кнопочный пост управления P1EC400E40-K

1

-

sw2c-md-g

Кнопка SW2C-10D с подсветкой зеленая NO EKF PROxima

5

EKF

pbn-ane

Кнопка ANE-22 поворотная c блокировкой и подсветкой NO+NC Грибок EKF PROxima

1

EKF

DRL-24V120W1EN

Блок питания DRL-24V120W1EN 24 В, 5 А, 120 Вт

1

-

КВВГнг(А)-LS 5х1.5

Кабель контрольный КВВГнг(А)-LS 5х1.5 Конкорд 1 м.

100

-

ledm-ad16-g-24

Матрица светодиодная AD16-22HS зеленая 24В AC/DC EKF PROxima

4

EKF

 ledm-ad16-r-24

Матрица светодиодная AD16-22HS красная 24В AC/DC EKF PROxima

2

EKF

ledm-ad16-w

Матрица светодиодная AD16-22HS белый 230 В AC EKF PROxima

1

EKF

Комплектующие шкафа







ZB.M 1-180.60.60.IP66

Корпус в сборе Zetra Box M

1

Zetra Box

ZB.БП 180.60.IP66

Боковая панель с комплектом крепежа 2шт.

1

Zetra Box

ZB.К.60.60

Крыша

1

Zetra Box

ZB.Ц 1.10.60.

Передние и задние элементы цоколя, 2шт.

1

Zetra Box

ZB.Ц 3.10.60.

Боковые панели цоколя, 2шт.

1

Zetra Box

ZB.ВМ10.180.60

Панель монтажная

1

Zetra Box
