Шкаф управления на базе ПЛК Siemens и управлением через преобразователи частоты Danfoss, управляет охлаждающей установкой в блочно модульном исполнении.
Проектирование и поставка электрощита заняли 1 месяц, чем очень порадовали Заказчика.
Серия контроллера Siemens S7-1200. Частотные преобразователи идут вместе с синус фильтрами.

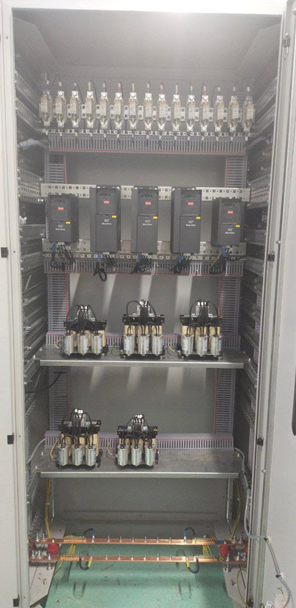

Ниже фотография шкафа управления охлаждающей установкой:
Спецификация электрощита:
|
Арт. |
Наименование |
Произв. |
Кол-во |
|
40052DEK |
Выключатель-разъединитель 160A 3P с вид. раз. ВР-101 С ДК |
DEKraft |
1 |
|
40313DEK |
Ручка на дверь шкафа 125-630А для ВР-101 |
DEKraft |
1 |
|
ITT20-3-05-0100 |
Трансформатор тока ТТИ-30 100/5А 5ВА 0,5S IEK |
IEK |
6 |
|
sm-963h |
Многофункциональный измерительный прибор SM-H с жидкокристалическим дисплеем |
EKF |
2 |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
Klemsan |
6 |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
Klemsan |
2 |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
- |
1 |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
Klemsan |
12 |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
Klemsan |
2 |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
Klemsan |
6 |
|
22008DEK |
Контактор 65А 220В/230В АС3 АС4 1НО+1НЗ КМ-102 |
DEKraft |
2 |
|
|
Предохраниетль быстродействующий 15А с держателем |
- |
6 |
|
|
Предохраниетль быстродействующий 25А с держателем |
- |
9 |
|
13151DEK |
Авт. выкл. 1P 6A х-ка C ВА-105 10кА |
DEKraft |
3 |
|
|
Трехфазный тиристорный регулятор ТРМ-3-60-RS485 |
- |
2 |
|
|
Устройство плавного пуска Pном.=3кВт, 3RW3014-1BB14 |
- |
1 |
|
|
Трехфазный преобразователь частоты Pном.=1,5кВт, FC051P1K5T4E20H3BXCXXXSXXX |
- |
2 |
|
|
Трехфазный преобразователь частоты Pном.=3кВт, FC051P3K0T4E20H3BXCXXXSXXX |
- |
3 |
|
|
ФС-16/3,5 У3 Синус-фильтр 400В, 3,5А, 16мГн, длина кабеля до 400м, IP00 |
- |
2 |
|
|
ФС-8,4/6,5 У3 Синус-фильтр 400В, 6,5А, 8,4мГн, длина кабеля до 400м, IP00 |
- |
3 |
|
|
P10112 Трансформатор тока WG-70 (P10112) Circutor |
- |
2 |
|
|
P24662 (reconex.contactor) RGU-10C RAL 0,03-30A (P24662) Circutor |
- |
2 |
|
|
SIMATIC ET 200SP, интерфейсный модуль IM155-6PN/3 High Feature |
- |
1 |
|
|
Сетевой адаптер 2хRJ45 SIE.6ES7193-6AR00-0AA0 |
- |
2 |
|
|
SIMATIC ET 200SP, модуль дискретного ввода DI 16x24 VDC ST диагностика |
- |
1 |
|
|
SIMATIC ET 200SP. Базовый блок BU15-P16+A0+2D, тип A0, втычные клеммы, |
- |
5 |
|
|
SIMATIC ET 200SP, модуль дискретного вывода DQ 16x24VDC/0,5A ST |
- |
1 |
|
|
Модуль аналогового ввода, AI 4X U/I, напряжение/ток 2-проводное |
- |
1 |
|
|
SIMATIC ET 200SP, модуль аналогового вывода AQ4XU/I ST диагностика |
- |
1 |
|
|
Коммуникационный модуль CM PTP RS422, RS485 и RS232 |
- |
2 |
|
|
SIMATIC ET 200SP. Базовый блок BU15-P16+A0+2B, тип A0, втычные клеммы, |
- |
1 |
|
|
SIMATIC ET 200SP, ЗАПЧАСТЬ -СЕРВЕРНЫЙ МОДУЛЬ ДЛЯ ET 200SP |
- |
1 |
|
|
Неуправляемый промышленный коммутатор 5х100 BaseTX EDS-205A |
- |
1 |
|
|
Блок питания серии SDR SDR-240-24, 10А 2 |
- |
2 |
|
|
Модуль резервирования DRDN20-24 DRDN20-24 |
- |
1 |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
Klemsan |
38 |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
Klemsan |
38 |
|
SQ0738-0005 |
Плавкая вставка ВПБ6-5 0,5А 250В TDM упак (10 шт.) |
- |
4 |
|
351229 |
Клеммник с держ. предохр. (5х20, 5х25) с индикацией 24VDC на DIN-рейку, 6 мм.кв. (серый); ASK 2LD (24 VDC) |
Klemsan |
33 |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
Klemsan |
33 |
|
SQ0738-0005 |
Плавкая вставка ВПБ6-5 0,5А 250В TDM упак (10 шт.) |
- |
4 |
|
MRD10-16 |
Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK |
IEK |
1 |
|
|
Розетка с винтовыми клеммами (с зажимной клетью) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 86.00, 99.02, в комплекте пластиковая клипса 094.91.3, версия: синий цвет (94.04.9SPA) |
- |
2 |
|
553482300040 |
Реле миниатюрное универсальное монтаж в розетку контакты AgNi 4CO 7A блокируемая кнопка Тест+индикатор (55.34.8.230.0040) |
- |
2 |
|
40.52.9.024.0000 |
Реле электромеханическое универсальное миниатюрное, монтаж на печатную плату или в розетку, выводы с шагом 5мм, 2CO 8A, контакты AgNi, катушка 24В DC, степень защиты RTII 40.52.9.024.0000 FINDER |
- |
28 |
|
97.02SPA |
Розетка с винтовыми клеммами (с зажимной клетью) для реле 46.52, применяются модули 86.30, 99.02, в комплекте пластиковая клипса 097.01, версия: синий цвет 97.02SPA FINDER |
- |
28 |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
EKF |
3 |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
EKF |
2 |
|
ledm-ad16-g-24 |
Матрица светодиодная AD16-22HS зеленая 24В AC/DC EKF PROxima |
EKF |
3 |
|
sw2c-11f |
Кнопка SW2C-11 с фиксацией черная NO+NC EKF PROxima |
EKF |
1 |
|
xb2-bd33 |
Переключатель BD33 3P короткая ручка 2NO EKF PROxima |
EKF |
2 |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
EKF |
11 |
|
21229DEK |
Авт. выкл. защ. двиг. 3P 6,3-10,0A 100кА ВА-431 |
DEKraft |
1 |
|
13177DEK |
Авт. выкл. 3P 16A х-ка C ВА-105 10кА |
DEKraft |
2 |
|
13151DEK |
Авт. выкл. 1P 6A х-ка C ВА-105 10кА |
DEKraft |
1 |
|
ZB.M 1-200.80.60.IP31 |
Корпус в сборе Zetra Box M |
Zetra Box |
2 |
|
ZB.M 1-200.60.60.IP31 |
Корпус в сборе Zetra Box M |
Zetra Box |
1 |
