Вводное распределительное устройство на базе воздушных автоматических выключателей ESQ.
Автоматический выключатель выбран серии ESQ ВА99-40A, так как срок сборки был 2 недели (вместе с поставкой), а ESQ был в наличии.
Корпус выбран нашего производства серии Zetra Box, а ошиновка медь. ВРУ используется на распределительном центре для обеспечения электроснабжением потребителей.

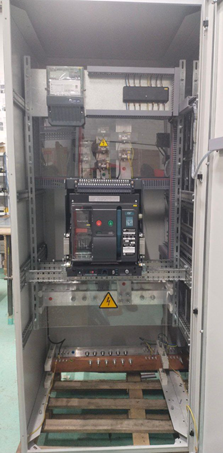

Ниже фотография ВРУ на ESQ 2000А:
Спецификация электрощита:
|
Артикул |
Наименование |
Кол-во |
Произв. |
|
Вводные аппараты |
|
|
|
|
14.01.03.2.000034 |
(RUS) Воздушный автоматический выключатель ESQ ВА99-40A 3D M2C2S2 M 2000A (с корзиной, 3пол. 2000А, 65 кА, тип реле M, с мот. приводом 220В, кат. вкл 220В и нез. расцеп 220В) |
1 |
ESQ |
|
Учет |
|
|
|
|
ITT60-3-15-2000 |
Трансформатор тока ТТИ-100 2000/5А 15ВА 0,5S IEK |
7 |
IEK |
|
ITT30-3-05-0600 |
Трансформатор тока ТТИ-40 600/5А 5ВА 0,5S IEK |
9 |
IEK |
|
ITT20-3-05-0250 |
Трансформатор тока ТТИ-30 250/5А 5ВА 0,5S IEK |
9 |
IEK |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
7 |
EKF |
|
|
Счетчик электроэнергии Меркурий 230 АRT-03 PQRSIDN трехф-й многотарифный, 5(7,5), кл.точ. 0.5S/1 .0, Щ, ЖКИ, IrDA, CAN/RS485 2 тарифа МСК М0000051952 Инкотекс |
1 |
- |
|
|
Счетчик электроэнергии Тайпит НЕВА 306 0.5T0 230V 5(10)А |
6 |
- |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
6 |
Klemsan |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
2 |
Klemsan |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
1 |
Klemsan |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
8 |
Klemsan |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
2 |
Klemsan |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
4 |
Klemsan |
|
|
Мультиметр Omix P99-MZ(AVF)-3-0.5 |
1 |
- |
|
Групповые автоматы |
|
|
|
|
14.02.03.000035 |
Автоматический выключатель BA 88-40/630М 3P E2 P 250-630A 70kA 400 AC ESQ (Втычной) |
4 |
ESQ |
|
14.02.03.000033 |
Автоматический выключатель BA 88-40/250M 3P E2 P 100-250A 50kA 400 AC ESQ (Втычной) |
3 |
ESQ |
|
Комплектующие шкафа |
|
|
|
|
ZB.M 1-200.80.80.IP31 |
Корпус в сборе Zetra Box M |
3 |
Zetra Box |
|
ZB.БП 200.80.IP31 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.80.80 |
Крыша |
3 |
Zetra Box |
|
ZB.Ц 1.10.80. |
Передние и задние элементы цоколя, 2шт. |
3 |
Zetra Box |
|
ZB.Ц 3.10.80. |
Боковые панели цоколя, 2шт. |
3 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
2 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
60 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
30 |
Zetra Box |
|
ZB.ВМ13.200.80 |
Модульная рама, компл. |
3 |
Zetra Box |
|
ZB.ВМ13.80.60 |
Пластрон, шт. |
9 |
Zetra Box |
|
ZB.ВМ13.80.20 |
Пластрон, шт. |
3 |
Zetra Box |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM |
11 |
- |
|
SQ0814-0010 |
Кабельный ввод мембранный КВМ-16, ТЭП, RAL7035, IP54, 16 вводов TDM |
1 |
- |
|
Система соединений |
|
|
|
|
М1т10×80 |
Медная шина ШМТЛ (медь) М1т 10×80, цена за 4 метра |
1,5 |
Ошиновка |
|
АД31т10×80 |
Алюминиевая шина (алюминий) АД31т 10×80, цена за 4 метра |
10 |
Ошиновка |
|
АД31т10×30 |
Алюминиевая шина (алюминий) АД31т 10×30, цена за 4 метра |
4,5 |
Ошиновка |
|
YIS40-2-180 |
Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK |
6 |
IEK |
|
YIS40-3-370 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 370 мм IEK |
8 |
IEK |
|
YIS40-90 |
Изолятор соединительных шпилек 90 мм для ИШП (к-т 2 шт) IEK |
14 |
IEK |
|
YIS11-30-08-B |
Изолятор SM30 (М8) силовой с болтом IEK |
40 |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
6 |
IEK |
