Для собственных целей компания, которая занимается строительство домов заказа у нас электрощит ВРУ. Требования были составлены на бумаге на коленке.
Договорились о количестве и типе автоматических выключателей и подписали договор.
Для удешевления выбрали производителя EKF серии PROxima. Корпус тоже взяли самый простой ЩО70. Щит собрали за 1 неделю с закупкой и сборкой.

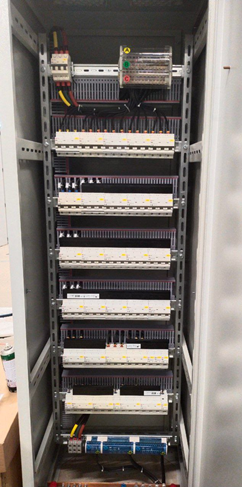

Ниже фотография электрощита.
Спецификация электрощита:
Арт. |
Наименование |
Кол-во |
Произв. |
SL125-3-125-pro |
Выключатель нагрузки 3P 125А ВН-125 EKF PROxima |
1 |
EKF |
mcb47100-3-40D-pro |
Автоматический выключатель 3P 40А (D) 10kA ВА 47-100 EKF PROxima |
2 |
EKF |
mcb47100-3-63D-pro |
Автоматический выключатель 3P 63А (D) 10kA ВА 47-100 EKF PROxima |
4 |
EKF |
mcb47100-3-50D-pro |
Автоматический выключатель 3P 50А (D) 10kA ВА 47-100 EKF PROxima |
1 |
EKF |
mcb47100-3-20D-pro |
Автоматический выключатель 3P 20А (D) 10kA ВА 47-100 EKF PROxima |
13 |
EKF |
mcb47100-1-16C-pro |
Автоматический выключатель 1P 16А (C) 10kA ВА 47-100 EKF PROxima |
6 |
EKF |
mcb47100-3-40C-pro |
Автоматический выключатель 3P 40А (C) 10kA ВА 47-100 EKF PROxima |
1 |
EKF |
mcb47100-3-32C-pro |
Автоматический выключатель 3P 32А (C) 10kA ВА 47-100 EKF PROxima |
1 |
EKF |
mcb47100-3-63C-pro |
Автоматический выключатель 3P 63А (C) 10kA ВА 47-100 EKF PROxima |
1 |
EKF |
mcb47100-3-20C-pro |
Автоматический выключатель 3P 20А (C) 10kA ВА 47-100 EKF PROxima |
2 |
EKF |
mcb47100-3-16D-pro |
Автоматический выключатель 3P 16А (D) 10kA ВА 47-100 EKF PROxima |
2 |
EKF |
ЩО-70.1 200.60.60 |
Корпус ЩО-70 2000х600х600. |
1 |
ЩО70,ВРУ |
ЩО-70,ВРУ М.П. 600х160 |
Монтажная панель для ЩО-70 цинк 2мм |
7 |
ЩО70,ВРУ |
П.У. 180.4.4 |
Перфоуголок 1800х32х32 цинк 2мм. |
2 |
ЩО70,ВРУ |
ЩО-70 Ц.60.60.10 |
Цоколь для ЩО-70 600х600х100 |
1 |
ЩО70,ВРУ |
ЩО-70 П.Т. 200.60 |
Панель торцевая 2000х600 |
2 |
ЩО70,ВРУ |
ЩО-70 П.З. 200.60 |
Панель задняя 2000х600 |
1 |
ЩО70,ВРУ |
ЩО-70 К. 60.60 |
Крыша 600х600 |
1 |
ЩО70,ВРУ |
adr-2.0 |
DIN-рейка перфорированная (2000мм.) EKF PROxima |
3 |
EKF |
ahdw-201 |
Зажим на DIN-рейку 2 винта HDW-201 EKF PROxima |
20 |
EKF |
|
Комплектующие шкафа |
1 |
- |
