Главный распределительный щит (ГРЩ) — основной механизм системы электроснабжения. Он принимает электроэнергию напряжением 380/220В и частотой 50 Гц, и распределяет ее. Дополнительная функция ГРЩ — учет ресурса.

Виды ГРЩ

Главный распределительный щит необходим везде, где есть электричество: в любом здании, строении, на площадке. Энергия поступает в ГРЩ из ближайшей подстанции, а уже с помощью устройства распределяется между потребителями.

Оборудование защищает различные объекты от перегрузок сети и тока короткого замыкания.

Места применения:

• Многоквартирные дома;

• Производственные помещения;

• Торговые центры;

• Административные учреждения;

• Здания, в которых необходимо предотвратить вредное и опасное воздействие электрического тока, статического электричества и электромагнитного поля на людей.

Устанавливают ГРЩ в электрощитовых помещениях зданий. Подключают современный щит 2 способами: либо с глухозаземленной нейтралью, либо с раздельной землей и нейтралью.

Конструкция щита — защищенный корпус и отдельные модульные панели. Они легко перевозятся, собираются и устанавливаются. Такое строение облегчает улучшение ГРЩ, т.к. не нужно собирать каждый блок отдельно.

Различают главные распределительные щиты по количеству секций (от 1 до 3 секций) и вводов. ГРЩ с 2 вводами и более бывают с секционными блоками или без них.

Состав ГРЩ

Устройство не имеет типовой схемы. Для каждого объекта разрабатывается индивидуальный проект. Состав ГРЩ и его размеры зависит от назначения устройства. Но независимо от характеристик все устройства имеют общие принципы строения.

Они состоят из следующих комплектующих:

• Вводные. Оснащены блоками контроля и управления. Панели подключаются непосредственно к источнику питания. Они осуществляют передачу тока на следующие части щита.

• Секционные (соединяющие с другими панелями блоки). Необходимы для переключения питания с одного блока на другой.

• Распределительные. Передают ресурс непосредственно потребителям.

Наша компания учитывает все пожелания заказчика при разработке и изготовления ГРЩ. Мы используем комплектующие от проверенных производителей, поскольку качественные детали — залог долгой и безаварийной работы устройства.

При расчете стоимости оборудования наши специалисты укажут на недочеты проекта, предложат свои варианты исполнения оборудования с изменением состава деталей, из которых состоит ГРЩ, на более экономичные не в ущерб качеству. В предложенных изменениях мы учтем все, чтобы сборка, подключение и использование щита в дальнейшем на объекте было максимально удобным и комфортным.

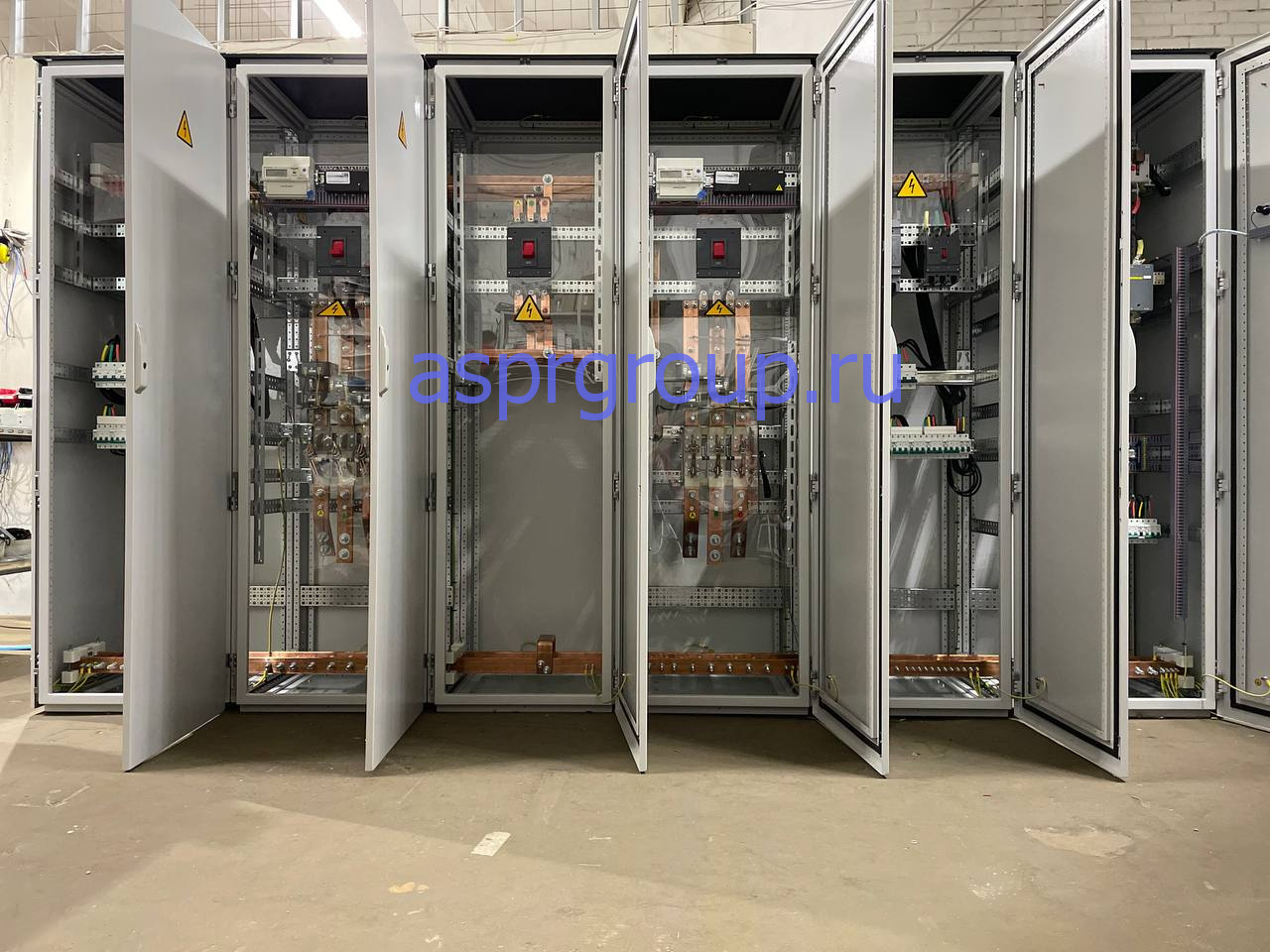

Изготовление ГРЩ: фото, примерный план работы

Помимо аппаратуры ввода, распределения энергоресурса и защиты оборудования ГРЩ имеет конструктивно-функциональную часть, представленную в виде сборных шин — медные или алюминиевые изделия с изоляторами. Современные ГРЩ оснащены резервными конструкциями с переключающими блоками для обеспечения непрерывной работы устройства.

Этапы изготовления щита:

• Расположение автоматических выключателей на монтажной панели распределительной секции щита.

• Корректировка распределения медных шин в шинных держателях, необходимых для подключения автоматов.

• Установка вводной панели. Подключение входящих и установка силовых кабелей. Мощные автоматические выключатели оптимально расположить один за другим. При таком соединении промежуточных соединений становится меньше, соответственно уменьшается и объем работы, и затраты заказчика.

• Расключение между панелями. Установка шин PE и N на изоляторы.

• Установка защитных пластин (пластронов). Они изготавливаются из негорючего изоляционного материала, обеспечивают защиту от токоведущих элементов щита.

Компания АСПР ГРУПП предлагает ряд услуг. Мы проектируем, производим и собираем распределительные щиты. Разрабатываем оборудование для различных объектов вне зависимости от сложности устройства и области его применения. У наших специалистов большой практический опыт по монтажу щитов.

Как работает ГРЩ

Работа ГРЩ зависит от его комплектации.

К примеру, щит с такими частями:

• 2 вводные панели;

• 1 секционная панель;

• 2 распределительные панели.

Энергоресурс поступает через вводные панели. Каждый ввод получает свою нагрузку. Если напряжение попадает только на 1 ввод, он отключается (начинает работать секционный выключатель). Нагрузка распределяется между 1 вводом рабочим и другим. При стабилизации напряжения на вводе, ГРЩ работает в обычном режиме.

При отсутствии секционных панелей общая нагрузка распределяется с 1 ввода. Когда рабочий ввод оказывается под напряжением, происходит автоматическое переключение на другой ввод. Если нет приоритетного ввода, то после восстановления 1 ввода устройство не переключается, работает в прежнем режиме.

Способы заказа ГРЩ

Для заказа главного распределительного щита необходимо заполнить опросный лист и выслать его, либо техническое задание с однолинейной схемой (при наличии) нам на электронную почту.

Уточнить информацию, проконсультироваться с нашими специалистами можно по указанным на контактным телефонам. Либо оставьте заявку на сайте, мы свяжемся с вами при первой возможности.

В зависимости от сложности задач, могут потребоваться дополнительные расчеты и документы. Цены на услуги обговариваются индивидуально и фиксируются в договоре, который подписывается перед началом работ.
